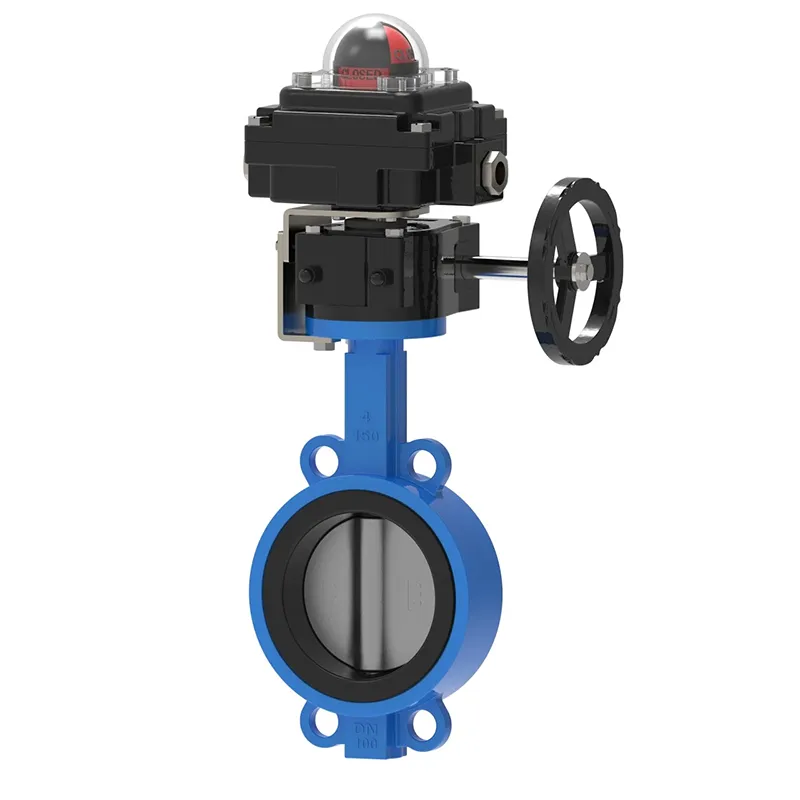

Limit Switch ဖြင့် Butterfly Valve

Waits valve ၏ Limit Switch ခလုတ်ပါရှိသော အရည်အသွေးမြင့် Butterfly Valve ကို 2-way single pole double throw (SPDT) စက်ခလုတ်၊ ဝါယာကြိုးစက်များ၊ အမြင်အာရုံအချက်ပြမီးများ၊ အိမ်ရာများ၊ စက်ရုံတပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်းအပါအဝင် အဝေးထိန်းခလုတ်ကို ညွှန်ပြရန်အတွက် အသုံးပြုပါသည်။ လီဗာနှင့် ဂီယာလိပ်ပြာအဆို့ရှင်များအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

စက်ရုံများနှင့် ၎င်းတို့၏ လုပ်ငန်းစဉ်များသည် ပိုမိုရှုပ်ထွေးလာပြီး အချိန်နှင့်တပြေးညီ စနစ်တုံ့ပြန်ချက်အပေါ် ပိုမိုမှီခိုလာသည်နှင့်အမျှ သုံးစွဲသူအများအပြားသည် manual နှင့် အလိုအလျောက် valves နှစ်ခုလုံးအတွက် လျှပ်စစ်တုံ့ပြန်ချက်ကို ပိုမိုတောင်းဆိုလာကြသည်။ valve တစ်ခုစီသည် မတူညီသောကြောင့် Waits valve ပြုပြင်မွမ်းမံမှု Limit Switch ရှိသော Butterfly Valve သည် နမူနာ valves များနှင့် လိုအပ်သော switch boxes များအပေါ်အခြေခံ၍ စိတ်ကြိုက်ဝန်ဆောင်မှုများကို ပေးမည်ဖြစ်ပါသည်။

အားသာချက်

စျေးသက်သာသော အဆို့ရှင် အနေအထား ညွှန်ပြသည့် ထုတ်ကုန်

ပူပြင်းသောအရည်ပျော်ကော်မုန့်ဖုတ်အမှုန့်အပေါ်ယံပိုင်းခွံ

2-channel single pole double throw (SPDT) စက်ခလုတ်၊ အဆင့်သတ်မှတ်ထားသော လက်ရှိ 16 amperes

အဖွင့်/အပိတ် အခြေအနေကို ရှင်းရှင်းလင်းလင်းမြင်ရသော လုံးပတ်မီးဖြင့် ညွှန်ပြနိုင်သည်။

ကင်မရာသည် ချိန်ညှိရန် လွယ်ကူပြီး ဆိုဒ်တွင်း ချိန်ညှိမှုမှာ ရိုးရှင်းပါသည်။ ကိရိယာများမလိုအပ်ပါ။

1/2-လက်မ NPT ပြွန်မျက်နှာပြင်နှစ်ခု

Limit Switch ပါသော Butterfly Valve သည် 8 လက်မအရွယ် ဘောလုံးအဆို့ရှင်များနှင့် လိပ်ပြာအဆို့ရှင်များအတွက် သင့်လျော်သော လက်စွဲခလုတ်ခလုတ်တစ်ခုဖြစ်သည်။ အဆို့ရှင်သည် ISO5211 စံနှုန်းနှင့် ကိုက်ညီပြီး၊ NEMA 4X အဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီပြီး တပ်ဆင်ထားသော လော့ခ်ချကိရိယာတစ်ခု တပ်ဆင်ထားသည်။ Standard SPDT 10 ampere @ 120VAC ကန့်သတ်ခလုတ်။

limit switch သည် actuator နှင့် electromechanical switch ကို စက်ဖြင့်ချိတ်ဆက်ပေးသော လျှပ်စစ်စက်ကိရိယာတစ်ခုဖြစ်သည်။ ကန့်သတ်ခလုတ်သည် အရာဝတ္တုတစ်ခု၏ရွေ့လျားမှုမှ ပါဝါပေးထားသည့် ထိန်းချုပ်ကိရိယာတစ်ခုဖြစ်သည်။ အတိုချုပ်ပြောရလျှင် ကန့်သတ်ခလုတ်များသည် အခြားအရာဝတ္ထုများ၏ ရွေ့လျားမှုကို စောင့်ကြည့်နိုင်သည်။

စက်ပိုင်းဆိုင်ရာ ကန့်သတ်ခလုတ်များသည် မြင့်မားသောတိကျမှုနှင့် ထပ်တလဲလဲလုပ်ဆောင်နိုင်မှုရှိသည်။ စက်မှုလုပ်ငန်းဆောင်ရွက်မှုများတွင် အရာဝတ္တုများ ရှိနေခြင်းနှင့် တည်နေရာကို သိရှိရန် အဆက်အသွယ်အာရုံခံကိရိယာများကို အသုံးပြုသည်။

ကန့်သတ်ခလုတ်အမျိုးအစားများကို အများအားဖြင့် အမျိုးအစားလေးမျိုး ခွဲခြားထားသည်- ပါးသိုင်းမွှေးအမျိုးအစား၊ ကြိတ်စက်အမျိုးအစား၊ လီဗာအမျိုးအစားနှင့် ပလပ်ဂျာအမျိုးအစား။ ၎င်းတို့ကို ပုံမှန်အဖွင့်၊ ပုံမှန်အတိုင်းပိတ် သို့မဟုတ် နှစ်မျိုးလုံးအဖြစ် ပြင်ဆင်သတ်မှတ်ထားသည်။ အချို့သော အပလီကေးရှင်းများတွင်၊ ကန့်သတ်ခလုတ်များကို proximity sensors များဖြင့် အစားထိုးထားသည်။

အရာဝတ္ထုတစ်ခုသည် limit switch lever (သို့မဟုတ် plunger) နှင့် ထိတွေ့သောအခါ၊ လီဗာသည် အဆက်အသွယ်ကို အသက်မဝင်မချင်း ကြိုတင်သတ်မှတ်ထားသော အကွာအဝေးကို ရွှေ့ပါမည်။ Overtravel ဆိုသည်မှာ သတ်မှတ်ထားသော ခရီးအကွာအဝေးထက် ကျော်လွန်ရွေ့လျားနေသော လီဗာကို ရည်ညွှန်းသည်။ အဓိကအချက်များ။

ကန့်သတ်ခလုတ်၏သတ်မှတ်ချက်

သတ်မှတ်ထားသောလုပ်ဆောင်ချက်များအတွက် ဒီဇိုင်းထုတ်ထားသည့် Butterfly Valve သည် ကန့်သတ်ခလုတ်တစ်ခုစီကို အပလီကေးရှင်းအရ ချိန်ညှိရန် လိုအပ်သည်။ သင့်ပစ်မှတ်အပလီကေးရှင်းနှင့် ကန့်သတ်ခလုတ်၏ လိုက်ဖက်ညီမှုကို အကဲဖြတ်ရန် အောက်ပါဘောင်များကို ပြန်လည်သုံးသပ်ပါ။

အခွံ- အလူမီနီယမ်- အိုလက်စွပ်တံဆိပ်

ရွေးချယ်နိုင်သော 304 နှင့် 316 သံမဏိဖွဲ့စည်းပုံများ

အပေါ်ယံပိုင်း- ပိုလီစတာ အမှုန့်အပေါ်ယံပိုင်း (နာရီ)

O-ring: Nitrile ရော်ဘာ (စံ) -25 ℃ -85 ℃ (နာရီ)

ပတ်ဝန်းကျင် အမျိုးအစား- 4၊ 4X၊ IP67

ပေါက်ကွဲမှုဒဏ်ခံနိုင်မှုအဆင့်- Cl 1 ဇုန် 1၊ Ex d IIC T6 Gb

ဒေသဆိုင်ရာ အမျိုးအစားခွဲခြားခြင်း- Nema 4၊ Nema 7

ချိတ်ဆွဲ- သံမဏိ

ဝင်ရိုး- Namur သံမဏိ

လက်မဝက် NPT ကြိုးနှစ်ချောင်း

Terminal ပိတ်ဆို့ထားသော အဆက်အသွယ်များ- ၈

အလုပ်လုပ်သောဗို့အား: 120VAC, 12VDC, 24VDC
