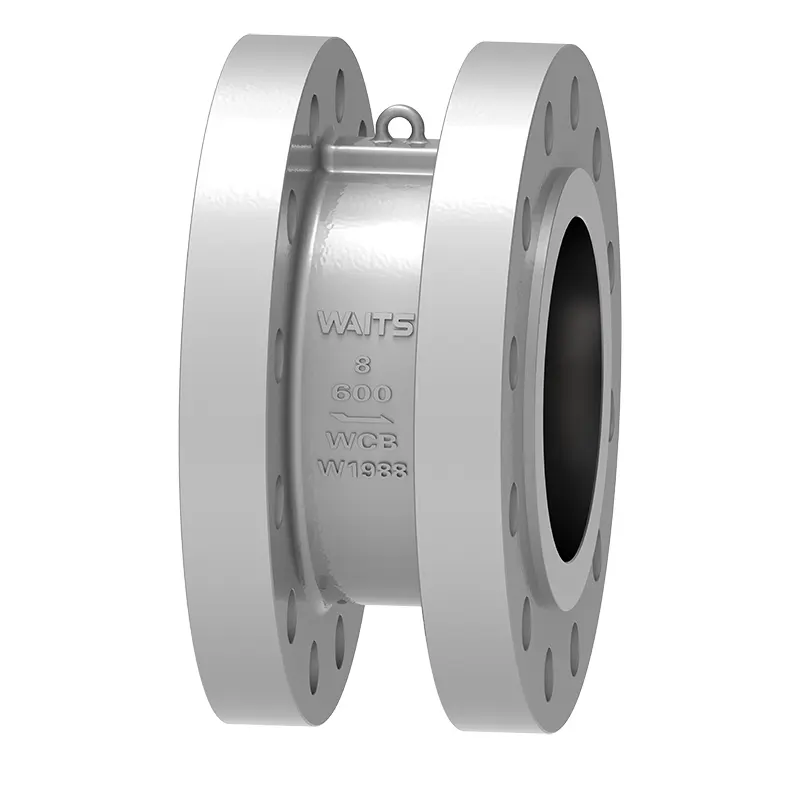

Dual Plate Check Valve

ပရော်ဖက်ရှင်နယ်အဆို့ရှင်ထုတ်လုပ်သူအနေဖြင့် Waits သည် မတူညီသောဖောက်သည်များ၏လိုအပ်ချက်များကိုပိုမိုကောင်းမွန်စွာဖြည့်ဆည်းပေးနိုင်ရန် စိတ်ကြိုက် dual plate check valves များထုတ်လုပ်ခြင်းကိုပံ့ပိုးပေးနိုင်ပါသည်။ တံဆိပ်ခတ်ခြင်း၏စည်းကမ်းချက်များ၌၊ ဤစစ်ဆေးချက်အဆို့ရှင်သည် ရာဘာ၊ PTFE နှင့် ကိုယ်ထည်စသည့် ပုံစံအမျိုးမျိုးဖြင့် ဖြစ်နိုင်သည်။ စိတ်ကြိုက်ပြင်ဆင်ခြင်းသည် ဖောက်သည်လိုအပ်ချက်အရ API/DIN/JIS ကဲ့သို့သော မတူညီသောစံနှုန်းများနှင့် ပြည့်မီနိုင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ပန်းကန်ပြားစစ်ဆေးသည့်အဆို့ရှင်နှစ်ခု၏ လိပ်ပြာပန်းကန်သည် စက်ဝိုင်းခြမ်းနှစ်ခုဖြစ်ပြီး စပရိန်ပါသော အဆို့ရှင်အပြားကို ဗဟိုဒေါင်လိုက်ပင်တွယ်တွင် ဆိုင်းငံ့ထားသည်။ အဆို့ရှင်ကိုဖွင့်သောအခါ၊ အရည်၏ပေါင်းစပ်အင်အားသည် valve disc sealing မျက်နှာပြင်၏ဗဟိုတွင်ရှိပြီး spring support force ၏လုပ်ဆောင်ချက်အမှတ်သည် valve disc မျက်နှာပြင်၏အလယ်ဗဟိုတွင်ဖြစ်သည်၊ သို့မှသာ valve ၏အမြစ်၊ disc သည် ဦးစွာပွင့်လာပြီး၊ ထို့ကြောင့် သမားရိုးကျအဆို့ရှင်အချပ်ဟောင်း၏ အဆို့ရှင်အချပ်ကို ဖွင့်လိုက်သောအခါတွင် ဖြစ်ပေါ်သည့် အလုံပိတ်မျက်နှာပြင်၏ ဝတ်ဆင်မှုကို ရှောင်ကြဉ်ကာ တာရှည်ခံမှုကို ထိထိရောက်ရောက် မြှင့်တင်ပေးသည်။
When the flow rate slows down, under the action of the torsion spring reaction force, the valve disc gradually approaches the valve seat, and the dual plate check valve enters the slow closing stage. When the fluid flows back, the combined action of the valve disc force and the torsion spring reaction force increases the closing of the valve disc accordingly, entering the fast closing stage. This effectively reduces the impact of water hammer and reduces the harm of water hammer. When closing, the action of the spring force point causes the top of the valve disc to close first, preventing the valve disc root from biting.

အကောင်အထည်ဖော်မှုစံနှုန်းများ

ဒီဇိုင်းစံနှုန်း	API594၊ API6D၊ ASME B16.34
Flange စံနှုန်းများ	ASME B16.5၊ DIN2543~2548၊ API 605၊ ASME B16.47၊ MSS SP-44၊ ISO7005-1။
ချိတ်ဆက်မှုနည်းလမ်းများ	Wafer အမျိုးအစား၊ Flange Type၊ Lug Typt၊
စမ်းသပ်ခြင်းနှင့်လက်ခံခြင်း။	API598၊ API 6D၊
ဖွဲ့စည်းပုံအလျား	API594၊ API6D၊ DIN3202
Pressure and temperature levels	ASME B16.34၊ DIN2401
Anti-corrosion design	NACE MR 0103၊ NACE MR 0175.ISO15156

လျှောက်လွှာ

အရွယ်အစား	NPS 2"~ NPS 60" DN50 ~ DN1500
ဖိအားအပိုင်း	CL150 ~CL2500 PN10~ PN420
Temperature range	；-196°C ~ +600°C
Application range	၎င်းသည် ရေ၊ ရေနွေးငွေ့ဆီ၊ နိုက်ထရစ်အက်ဆစ်၊ အက်ဆစ်အက်ဆစ်၊ အားပြင်းသော ဓာတ်တိုးမှုမီဒီယာ စသည်တို့အတွက် သင့်လျော်သည်။
Valve က ကိုယ်ထည်	A105၊ A182 F304၊ F304L၊ F316၊ F316L၊ F51၊ F53၊ B148၊A350 LF2၊ LF3၊ LF5၊ Monel၊ Castings : A216 WCB၊ CF3၊ CF8၊ CF3M၊ CF8M၊ 4A၊ 5A၊ C95800၊ LCB၊ LCC၊ LC2
Valve ပြား	A105၊ A182 F304၊ F304L၊ F316၊ F316L၊ F51၊ F53၊ B148၊A350 LF2၊ LF3၊ LF5၊ Monel၊ Castings : A216 WCB၊ CF3၊ CF8၊ CF3M၊ CF8M၊ 4A၊ 5A၊ C95800၊ LCB၊ LCC၊ LC2
Valve ထိုင်ခုံ	ကိုယ်ထည်ပစ္စည်း၊ 13CR၊ stainless steel 304/316၊ monel၊ cemented carbide၊ alloy 20၊ copper alloy စသည်တို့။
Valve ပင်စည်	A182 F6a၊17-4PH၊ F304 F316၊ F51၊ ...

စွမ်းဆောင်ရည်အင်္ဂါရပ်များ

1. dual plate check valve သည် valve body၊ valve disc၊ valve shaft နှင့် spring စသည်တို့ဖြင့် ဖွဲ့စည်းထားသည်။ ၎င်းသည် clamp-type connection နှင့် compact structure ကို လက်ခံပါသည်။
2. လိပ်ပြာပန်းကန်သည် စက်ဝိုင်းခြမ်းနှစ်ခုဖြစ်ပြီး၊ အတင်းပြန်သတ်မှတ်ရန်အတွက် စပရိန်ကို အသုံးပြုသည်။ အလုံပိတ်မျက်နှာပြင်ကို ဝတ်ဆင်ခံနိုင်ရည်ရှိသောပစ္စည်းဖြင့် ဂဟေဆော်နိုင်သည် သို့မဟုတ် ရော်ဘာဖြင့် စီတန်းထားသည်။ ၎င်းတွင် အသုံးပြုမှု ကျယ်ပြန့်ပြီး ယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်း ပါရှိသည်။
3. valve disc ၏ အပိတ်လေဖြတ်မှုမှာ တိုတောင်းပြီး လျင်မြန်သော အပိတ်အမြန်နှုန်းဖြင့် နွေဦးကို တင်ဆောင်ထားပြီး၊ ရေသံတူဖြစ်စဉ်ကို လျှော့ချနိုင်သည်။
4. ၎င်းသည် တပ်ဆင်နေရာ အကန့်အသတ်ရှိသော အခါသမယများအတွက် သင့်လျော်ပြီး အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက် ပိုက်လိုင်းများအတွက် အသုံးပြုနိုင်သည်။
5. ၎င်းကို ရေ၊ ရေနွေးငွေ့ဆီ၊ နိုက်ထရစ်အက်ဆစ်၊ အက်ဆစ်အက်ဆစ်၊ အားပြင်းသော ဓာတ်တိုးဆန့်ကျင်ပစ္စည်း စသည်တို့ကဲ့သို့သော မီဒီယာအမျိုးမျိုးတွင် အသုံးချနိုင်သည်။
