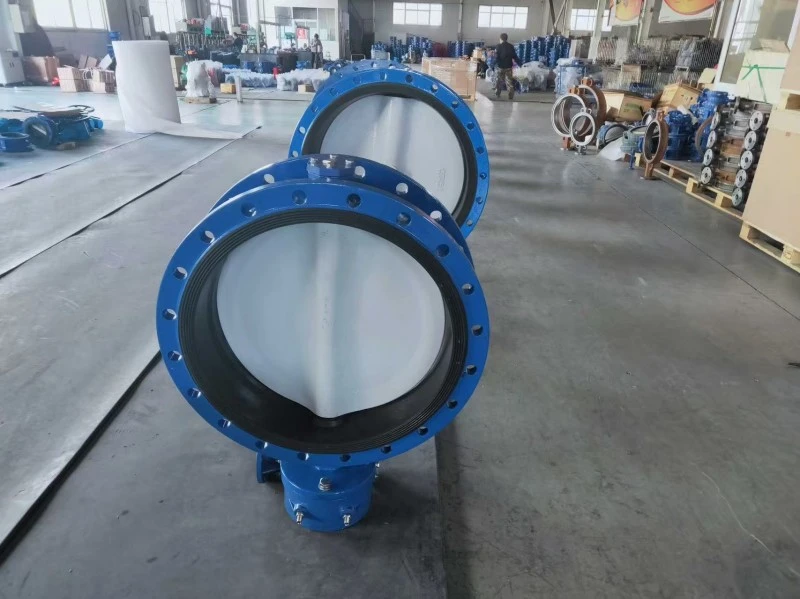

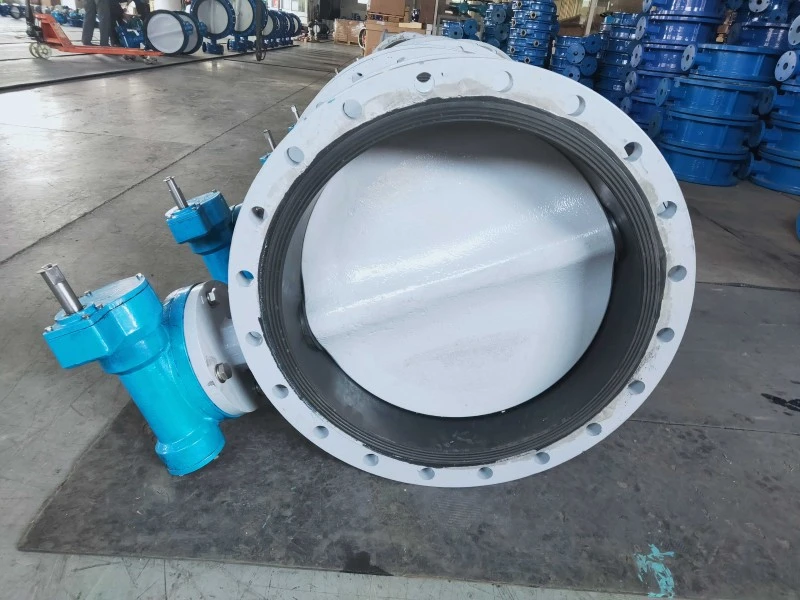

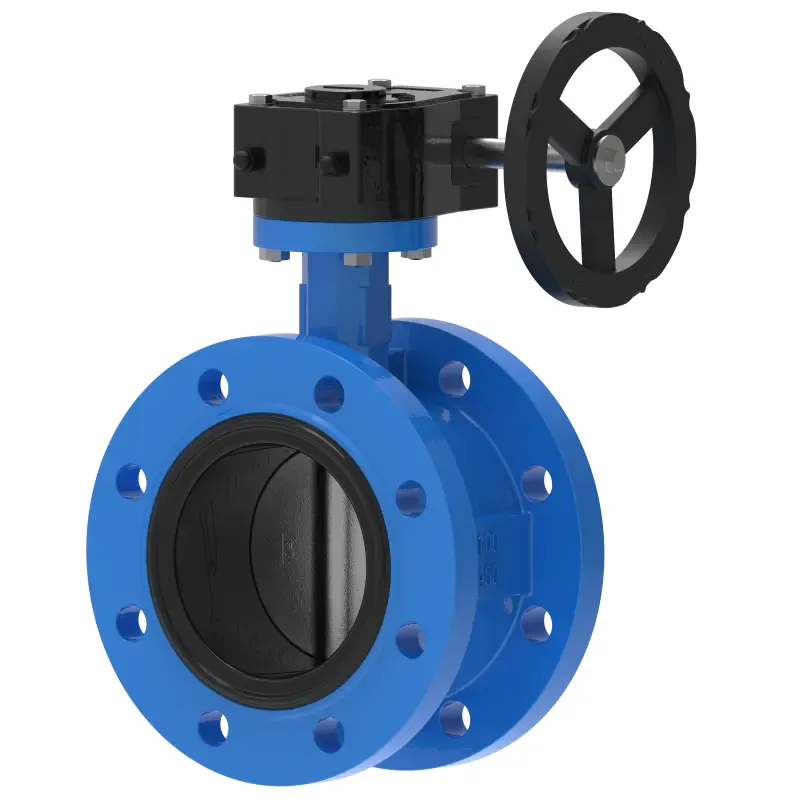

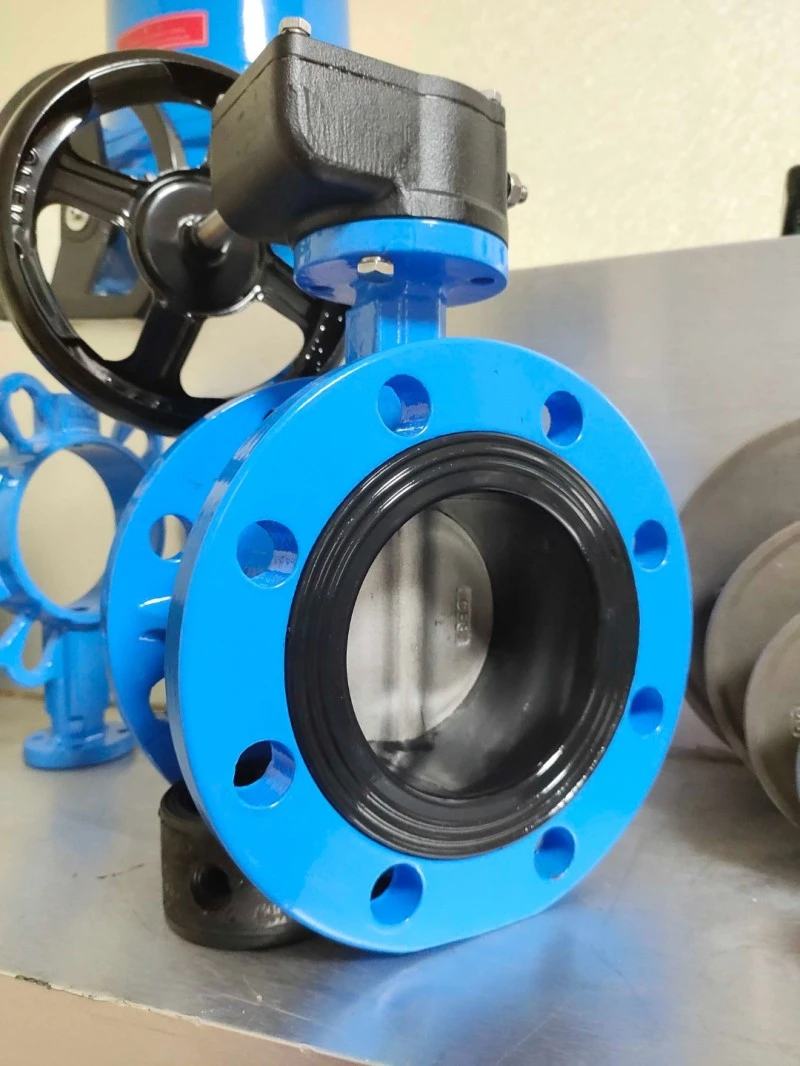

Gear Flange Butterfly Valve

Waits Valve မှထုတ်လုပ်သော အရည်အသွေးမြင့် Gear Flange Butterfly Valve သည် AS4087 PN16 စံနှုန်းနှင့် ကိုက်ညီသည် (အခြေခံအားဖြင့် Table D ကဲ့သို့)။ သော့ခတ်နိုင်သော လီဗာနှင့် အထိုင်ပြား သို့မဟုတ် IP67 ဂီယာဘောက်စ်၊ သံမဏိရိုးတံနှင့် အမြင်အာရုံညွှန်ပြချက်တို့ပါရှိသည်။ EPDM အဆို့ရှင်ထိုင်ခုံနှင့် disc ကို spline shaft ပေါ်တွင်တည်ရှိသည် (ပုံသေမဟုတ်ပါ၊ ဖြစ်နိုင်သောအမှားအယွင်းများကိုဖယ်ရှားခြင်း) ။ ဤထုတ်ကုန်သည်နိုင်ငံတကာအသိအမှတ်ပြုလက်မှတ်ရရှိထားသည်။

ထူးခြားချက်

Gear Flange Butterfly Valve သည် ရေနှင့်ရေဆိုးသန့်စင်ခြင်းအပြင် အထွေထွေစက်မှုလုပ်ငန်းများအတွက် သင့်လျော်သည်။

ပါးလွှာပြီး ကျစ်လစ်သောလိပ်ပြာအဆို့ရှင်ကိုယ်ထည်၊ ကျဉ်းသောနေရာများတွင် တပ်ဆင်ရလွယ်ကူသည်။

အဆို့ရှင်ကိုယ်ထည်ကို ပြူးထွက်နေသော နားရွက်များနှင့် မက်ထရစ်ကြိုးများဖြင့် သွန်းလုပ်ထားသည်။

Lug butterfly valve ကို ပိုက်လိုင်း၏အဆုံးတွင် တပ်ဆင်နိုင်သည်။

valve discharge end တွင် flanges တပ်ဆင်ရန်မလိုအပ်ပါ။

Gear Flange Butterfly Valve ကိုဖွင့်ရန် လက်ဘီးကို နာရီလက်တံအတိုင်း လှည့်ပါ။

အသေးစိတ်

လည်ပတ်မှုအနားကွပ်သည် ISO 5211 စံနှုန်းနှင့် ကိုက်ညီသည်။ Gear Flange Butterfly Valve ကို manual၊ pneumatic သို့မဟုတ် electric actuators တို့နှင့် တွဲဖက်အသုံးပြုရန် ဒီဇိုင်းထုတ်ထားသည်။

ရော်ဘာအဆို့ရှင်ထိုင်ခုံတွင် ပြိုကျမှု ဆန့်ကျင်မှု၊ တင်းမာမှု ဆန့်ကျင်မှုနှင့် မှုတ်ဆေးမှု လုပ်ဆောင်ချက်များ ပါရှိသည်။

တိကျသောစက်ဖြင့်ပြုလုပ်ထားသောအဆို့ရှင်အပြားသည် လည်ပတ်အားနိမ့်ပြီး 200 psi အထိထိရောက်သောတံဆိပ်ခတ်မှုကိုသေချာစေသည်။ fluid dynamics အတွက် ဒီဇိုင်းထုတ်ထားသော valve disc သည် မြင့်မားသော flow rate ကိုရရှိနိုင်ပါသည်။

ပေါင်းစည်းထားသော valve stem ဒီဇိုင်းသည် အသုံးပြုရလွယ်ကူစေပြီး valve disc ၏ တိကျသောတည်နေရာကို ပံ့ပိုးပေးပါသည်။

အဆို့ရှင်အား epoxy ဖြင့် ဖုံးအုပ်ထားပြီး၊ လည်ပင်းနှင့် ဂီယာဘောက်စ်ကို လွယ်ကူစွာ ချောဆီပေးရန်အတွက် "လောင်စာဆီ နော်ဇယ်" အမျိုးအစား ဆီလျော်အောင် တပ်ဆင်ထားပါသည်။

Gear Flange Butterfly Valve သည် ဂီယာလည်ပတ်မှု ယန္တရားများပါရှိသော ကုပ်အမျိုးအစားလိပ်ပြာအဆို့ရှင်များ၏ အစွန်းအထင်းများအတွက် သင့်လျော်သည်။

ANSI အတန်းအစား 150 သံမဏိလျှောအနားကွပ်- AWWA C207-13 နှင့် ANSI #150 bolt အမျိုးအစားသတ်မှတ်ချက်များနှင့် ကိုက်ညီပါသည်။ ဖွဲ့စည်းတည်ဆောက်ပုံ သို့မဟုတ် အရေးပါသောအသုံးချပရိုဂရမ်များအတွက် တိကျသောသံမဏိအဆင့်များကို တောင်းဆိုချက်အရ ပေးဆောင်နိုင်ပါသည်။

ANSI Class 150 stainless steel slide flange- ATSM အဆင့် 304L နှင့် 316L တို့တွင် ရရှိနိုင်ပါသည်။ ဤဆလိုက်အနားကွပ်သည် ANSI #150 တူးဖော်ခြင်းအမျိုးအစားသတ်မှတ်ချက်နှင့် ကိုက်ညီပါသည်။

Fuction:

Gear Flange Butterfly Valve သည် ၎င်း၏ core အဖြစ် ဗဟိုပြုဖွဲ့စည်းပုံပါရှိသော၊ လေအေးပေးစက် ရေစနစ်များ၊ ရေပေးဝေရေးနှင့် ရေနုတ်မြောင်း ပိုက်လိုင်းများနှင့် HVAC လည်ပတ်မှုစနစ်များကဲ့သို့သော အရည်ထိန်းချုပ်မှုလမ်းကြောင်းများအတွက် စက်ပစ္စည်းတည်ဆောက်မှုအခြေအနေများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။

Turbo လုပ်ဆောင်ချက်သည် manual rotation ဖြင့် တိကျသော ချိန်ညှိမှုနှင့် တည်ငြိမ်မှုကို ရရှိသည်။ လျင်မြန်သောတုံ့ပြန်မှုဖြင့် ဓာတ်ငွေ့အရင်းအမြစ်မှ မောင်းနှင်သော Pneumatic၊ လျှပ်စစ်အမျိုးအစားသည် အဝေးထိန်းစနစ်နှင့် အလိုအလျောက်လုပ်ဆောင်မှုများကို ပံ့ပိုးပေးရန်အတွက် ထိန်းချုပ်မော်တာအား အသုံးပြုသည်။

Gear Flange Butterfly Valve တွင် မီဒီယာစီးဆင်းမှုကို ထိထိရောက်ရောက်ဖြတ်တောက်ခြင်း သို့မဟုတ် ထိန်းညှိပေးနိုင်သော ကျိုးကြောင်းဆီလျော်သောဖွဲ့စည်းပုံနှင့် လွယ်ကူစွာတပ်ဆင်ခြင်းတို့ပါရှိသည်။ အဆောက်အဦများရှိ ပိုက်လိုင်းအမျိုးမျိုး၏ ဘေးကင်းသော လည်ပတ်မှုလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။

အရွယ်အစား- ဂီယာလည်ပတ်မှု ယန္တရားပါသော လိပ်ပြာအဆို့ရှင် နှစ်ချက်

အခြားသတ်မှတ်ထားခြင်းမရှိပါက၊ အတိုင်းအတာအားလုံးသည် လက်မဖြစ်သည်။
