ထိပ်တန်း Entry Ball Valve

Waits သည် ကြီးမားသော valve ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။ ၎င်း၏ ပြီးပြည့်စုံသော ထုတ်လုပ်မှုလိုင်းသည် အရည်အသွေးမြင့် ထိပ်တန်း entry ball valves များကို ထုတ်လုပ်နိုင်သည်။ ဤဘောလုံးအဆို့ရှင်ကို API စံနှုန်းများနှင့်အညီ ဒီဇိုင်းထုတ်၊ ထုတ်လုပ်ပြီး စစ်ဆေးသည်။ ကားမောင်းသည့်နည်းလမ်းသည် သုံးစွဲသူများအား ဖြေရှင်းချက်များစွာကို ပေးစွမ်းနိုင်သည်။ ကျွန်ုပ်တို့တွင် ထုတ်လုပ်မှုအခြေခံတစ်ခုထက်ပို၍ ရှိပြီး ဖောက်သည်အသစ်နှင့် အဟောင်းဖောက်သည်များက နက်နက်ရှိုင်းရှိုင်း ချစ်မြတ်နိုးသည့် ကျွန်ုပ်တို့၏ ပေးပို့နိုင်စွမ်းသည် အလွန်ယုံကြည်စိတ်ချရပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Top entry ball valve ကို ပိုက်လိုင်းများနှင့် စက်မှုလုပ်ငန်းစနစ်များတွင် အဓိကအသုံးပြုသည်။ သမားရိုးကျ full-bore ball valve ၏အခြေခံတွင်၊ ၎င်းတွင် အွန်လိုင်းပြုပြင်ထိန်းသိမ်းမှုနှင့် ယိုစိမ့်မှုလျှော့ချခြင်း၏ အားသာချက်များရှိသည်။ လည်ပတ်မှုနည်းလမ်းသည် manual၊ ဂီယာဘောက်စ်၊ pneumatic၊ လျှပ်စစ်၊ gas-liquid linkage၊ electro-hydraulic linkage စသည်တို့ ဖြစ်နိုင်သည်။

အကောင်အထည်ဖော်မှုစံနှုန်းများ

ဒီဇိုင်းစံနှုန်း	API 608၊ API 6D၊ ASME B16.34
Flange စံနှုန်းများ	ASME B 16.5, ASME B16.47, ASME B16.25၊
ချိတ်ဆက်မှုနည်းလမ်းများ	RF၊ RTJ၊ BW
စမ်းသပ်ခြင်းနှင့်လက်ခံခြင်း။	API598၊ API 6D၊
ဖွဲ့စည်းပုံအလျား	API 6D၊ ASME B16.10
ဖိအားနှင့် အပူချိန်အဆင့်များ	ASME B16.34၊
မီးဘေးကာကွယ်ရေးလိုအပ်ချက်များ	API6FA API607
နိမ့်ယိုစိမ့်စံချိန်စံညွှန်း	ISO 15848-1၊ API 622
သံချေးတက်ခြင်း ဒီဇိုင်း	NACE MR 0103၊ NACE MR 0175

လျှောက်လွှာ

အရွယ်အစား	NPS1-1/2"~60"DN40~DN1500
ဖိအားအပိုင်း	Class150~2500 PN10-PN420
အပူချိန်အတိုင်းအတာ	；-60*C ~ +260°C
လျှောက်လွှာအပိုင်းအခြား	ရေနံ၊ ဓာတုဗေဒလုပ်ငန်း၊ သတ္တုဗေဒ၊ အပေါ့စားစက်မှုလုပ်ငန်း၊ ဓာတ်အားပေးစက်ရုံများ၊ မြို့ပြဆောက်လုပ်ရေးရေပေးဝေမှု၊ အပူချိန်နိမ့်သော လုပ်ငန်းခွင်အခြေအနေများနှင့် ရေနံ၊ သဘာဝဓာတ်ငွေ့နှင့် သဘာဝဓာတ်ငွေ့ကဲ့သို့သော တာဝေးပိုက်လိုင်းများ။
Drive မုဒ်	တာဘိုင်၊ လေထု၊ လျှပ်စစ်
Valve က ကိုယ်ထည်	အတုလုပ်ခြင်း: A105၊ A182 F304၊ F304L၊ F316၊ F316L၊ F51၊ F53၊ A350 LF2၊ LF3၊ LF5၊ Monel၊ Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	စက်လုံး- CS+ENP၊ A182 F304၊ F304L၊ F316၊ F316L၊ F51၊ F53၊ CS+TCC၊ CS+Ni60
Valve seat support ring	ထိုင်ခုံပံ့ပိုးမှုလက်စွပ်- CS+ENP၊ A182 F304၊ F304L၊ F316၊ F316L၊ F51၊ F53၊ CS+TCC၊ CS+Ni55
Valve ထိုင်ခုံထည့်ပါ။	PTFE၊ RPTFE၊ နိုင်လွန်၊ Devlon၊ PEEK
Valve ပင်စည်	A182 F6a၊ F316၊ F51၊ A105+ENP၊ AISI 4140+ENP၊ 17-4PH

Performance Features

1. top entry ball valve နှင့် သာမန် valve အကြား အကြီးမားဆုံး ကွာခြားချက်မှာ ပိုက်လိုင်းမှ valve ကို disassemble မလုပ်ဘဲ အွန်လိုင်းတွင် ထိန်းသိမ်းထားနိုင်ပြီး၊ ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ်များကို လျော့နည်းစေပြီး ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ ၎င်းသည် ဂဟေဆော်ထားသော အဆုံးဖွဲ့စည်းပုံကို လက်ခံပြီး ပိုက်လိုင်း၏ဖိစီးမှုဒဏ်ကို မထိခိုက်စေဘဲ တံဆိပ်ခတ်ခြင်း ယုံကြည်စိတ်ချရမှုကို သေချာစေသည့် ပိုက်လိုင်းပေါ်တွင် တပ်ဆင်ထားသည်။
2. valve seat seal တွင် valve seat၊ valve seat ring နှင့် အခြားသော အစိတ်အပိုင်းများ ပါဝင်သည်။ valve seat ring သည် axial အနေအထားတွင် လွတ်လပ်စွာ ပေါ်နိုင်သည်။ preload spring မှတဆင့် valve seat ကို zero pressure နဲ့ low pressure condition အောက်မှာ အလုံပိတ်ထားနိုင်ပါတယ်။ အလုပ်ဖိအားနှင့် မြင့်မားသောဖိအားအခြေအနေများအောက်တွင် valve ကိုပိတ်နိုင်စေရန် ဤဒီဇိုင်းကိုအသုံးပြုသည်။ valve seat ring ၏ အပြင်ဘက်တွင်၊ valve seat နှင့် valve body အကြား တံဆိပ်ခတ်ခြင်းကို သေချာစေရန် O-rings နှင့် elastic rings များကို ထည့်သွင်းထားပါသည်။ ချဲ့ထွင်ထားသော ဂရပ်ဖိုက်အသုံးပြုသည့်နေရာ၌ မီးလောင်မှုဖြစ်ပွားသည့်အခါ၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကိုလည်း ထိန်းသိမ်းထားနိုင်သည်။ 3. ပျက်စီးမှုကြောင့် valve seat နှင့် valve stem seal ယိုစိမ့်သောအခါ၊ grease injection valve မှ ထိုးသွင်းထားသော တံဆိပ်ခတ်ထားသော ဆီသည် အရေးပေါ်တံဆိပ်ခတ်ခြင်း၏ အကျိုးသက်ရောက်မှုကို ရရှိနိုင်ပါသည်။ အဆို့ရှင်သည် ပုံမှန်အလုပ်လုပ်သည့်အခြေအနေတွင်ရှိသည့်အခါ၊ အဆီများကို အဆို့ရှင်ပင်မနှင့် ဘောလုံးမျက်နှာပြင်ကို ချောဆီစေရန် အဆီအနှစ်ကို အဖွင့်နှင့်အပိတ်ကို ပိုမိုပျော့ပြောင်းစေသည်။
4. မြေအောက်တွင် တပ်ဆင်ထားသော အဆို့ရှင်များအတွက်၊ လိုအပ်သလို အဆို့ရှင်၏ အဆို့ရှင် ပင်စည်ကို အရှည်ထားနိုင်ပြီး အရွယ်အစားကို ဝယ်ယူသူများ လိုအပ်သလို အသုံးပြုနိုင်မည်ဖြစ်သည်။ မိလ္လာပိုက်များ၊ အိပ်ဇောပိုက်များနှင့် အရေးပေါ်အဆီဆေးထိုးကိရိယာများအားလုံးကို အလိုက်သင့် အရှည်ထားကာ အခြားဆက်စပ်ပိုက်လိုင်းများသည် အဆို့ရှင်၏ အရှည်လိုက်အစိတ်အပိုင်းနှင့် နီးကပ်ပါသည်။ ပင်မအဆို့ရှင်ကို ပုံမှန်ထိန်းသိမ်းရာတွင် လွယ်ကူချောမွေ့စေရန်အတွက် တပ်ဆင်ရန်အတွက် မိလ္လာအဆို့ရှင်၊ လေဝင်လေထွက်အဆို့ရှင်နှင့် အဆီဆေးထိုးအဆို့ရှင်တို့သည် မြေပြင်နှင့် ချိတ်ဆက်ထားသည်။
5. အပေါ်နှင့်အောက် အဆို့ရှင်များကို API6D နှင့် ISO17292 စံနှုန်းများနှင့်အညီ တည်ငြိမ်မှုဆန့်ကျင်ရန်အတွက် ဒီဇိုင်းထုတ်ထားပါသည်။
6. တစ်ခုတည်းသော ပစ္စတင် အဆို့ရှင်ထိုင်ခုံကို အထက်ရေစီးကြောင်းကို အသုံးပြုပြီး ပစ္စတင် အဆို့ရှင် ထိုင်ခုံကို အောက်ဘက်တွင် အသုံးပြုသောအခါ၊ အဆို့ရှင်သည် နှစ်ထပ်ပိတ်ဆို့ခြင်း လုပ်ဆောင်ချက်ရှိပြီး တစ်ချိန်တည်းတွင် ရေဆန်နှင့် အောက်ပိုင်းတို့မှ မီဒီယာကို ဖြတ်တောက်နိုင်သည်။ အပူချိန်တိုးလာခြင်းကြောင့် valve cavity တွင်ရှိသော ထုထည်သည် ပုံမှန်မဟုတ်သော ဖိအားများရှိနေသောအခါ၊ valve seat သည် ဖိအားကို အလိုအလျောက် ထုတ်လွှတ်နိုင်သည် (discharge to upstream side)။
7. ထိပ် entry ball valve ၏ ဘောလုံးကို ပြုပြင်ထားပြီး မျက်နှာပြင်သည် မြေသား၊ ပွတ်ပြီး မာကျောသည်။ ပွတ်တိုက်မှုနှင့် အလုပ်လုပ်သော ရုန်းအားကို လျှော့ချရန် ဘောလုံးနှင့် အဆို့ရှင် ပင်မကြားတွင် လျှောလိုက် bearing ကို တပ်ဆင်ထားသည်။
8. valve နှင့် actuator အကြား ချိတ်ဆက်ထားသော flange သည် ISO 5211 စံနှုန်းများနှင့် လိုက်လျောညီထွေဖြစ်ပြီး လိုက်လျောညီထွေဖြစ်ပြီး လဲလှယ်ရလွယ်ကူသည်။

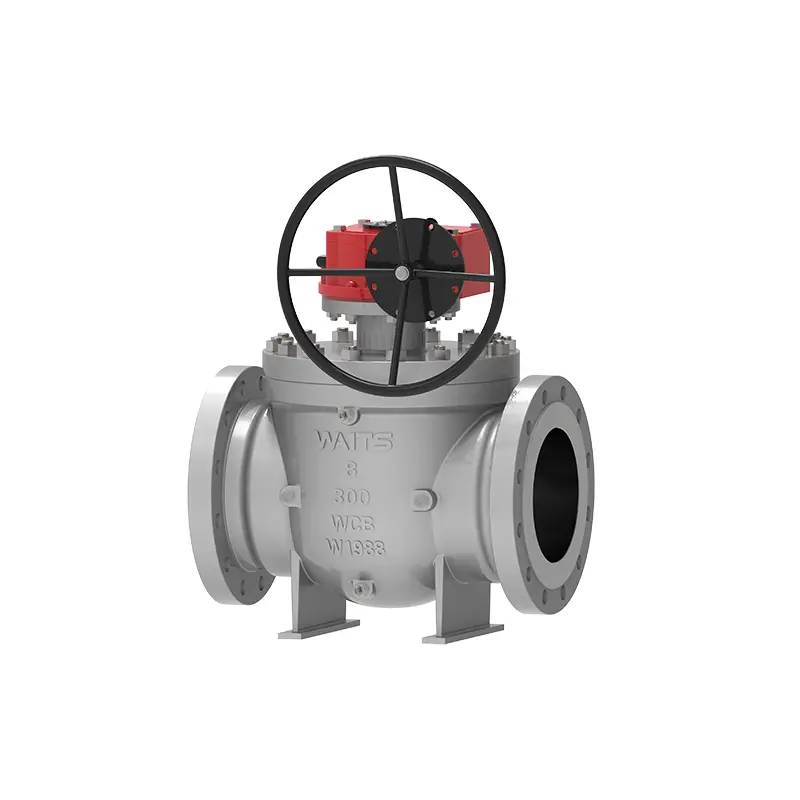

Top Entry Ball Valve
